Modul Perakitan PC and Maintenance

BAB 1



PENDAHULUAN

A.    Maksud

Peserta didik adalah makhluk sosial. Sebagai makhluk sosial, ia membutuhkan orang lain untuk dapat tumbuh dan berkembang menjadi manusia yang utuh. Dalam perkembangannya, pendapat dan sikap peserta didik dapat berubah karena interaksi dan saling berpengaruh antar sesama peserta didik maupun dengan proses sosialisasi. Dengan mempelajari perkembangan hubungan sosial diharapkan dapat memahami pengertian dan proses sosialisasi peserta didik.

Penulis akan menyampaikan materi tentang Analisa system computer terapan. Hal ini dirujukan untuk meningkatkan kemampuan siswa yang tidak hanya tau beberapa device yang ada di dalam suatu komputer atau laptop.

B.     Tujuan

Tujuan Pembuatan Jobsheet ini agar bertujuan untuk menyelesaikan tugas yang diberikan dan membagi informasi dan menjelaskan isi materi yang sudah disajikan dalam jobsheet ini.

Dengan jobsheet ini kita bisa memberikan gambaran tentang hasil kerja kita beserta contoh – contohnya dan solusi dari masalah yang kita hadapi agar dapat menyelesaikan suatu pekerjaan dengan cepat dan tepat sasaran, jadi jobsheet akan bias lebih berguna lagi kalau dari hasil kajian – kajian kita selama ini ternyata bias memberikan kepastian bagi orang lain sehingga bias menimbulkan gagasan baru atau semangat bekerja yang lebih tinggi bagi orang lain.

BAB II

INSTALLASI

INSTALASI SOFTWARE MICROSOFT OFFICE 2010

1.       Masukkan CD/DVD Master Microsoft Office 2010 pada CD/DVD ROM.

2.       Kemudian masuklah ke explorer (ctrl-e) dan kliklah Icon CD/DVD ROM, setelah itu klik setup.

3.       Setelah meng-klik setup. Proses instalasipun dimulai.

4.      Langkah selanjutnya installer akan membawa anda pada software license terms, pada tahap ini pilih I accept the terms of this agreement, setelah itu klik continue.

5.      Tahap selanjutnya kita pilih paket instalasi pada Ms Office 2010 yang akan di install pada pc / laptop. Pilih Upgrade untuk menginstal semua paket aplikasi Ms Office 2010 atau Custumize untuk memilih salah satu dari paket aplikasi pada Ms Office 2010.

a. Upgrade


b. Costumize



6. Setelah memilih paket instalasi, tahap selanjutnya adalah proses instalasi. Tunggulah beberapa menit untuk proses instalasi ini.


7. Proses instalasi selesai, pilih close untuk menyelesaikan proses installasi.

ISTALLASI SISTEM OPERASI

1. Pada jendela utama VirtualBox, klik pada debian 7 yang kita buat tadi kemudian klik Start/Mulai untuk memulai instalasi.

 3. Kemudian akan muncul tampilan pemilihan Bahasa  yang digunakan saat instalasi, sesuiakan dengan Bahasa yang anda kuasai

4. Kemudian pilih keyboard yang anda gunakan, saya pilih Inggris Amerika kemudian tekan enter untuk melanjutkan

5.      Kemudian anda diminta untuk memasukan nama host dari server yang anda buat, kali ini saya menggunakan hostname ujian sesuai dengan ketentuan UPK yang saya laksanakan

6. Kemudian masukan domain name dari server yang anda buat, kali ini saya menggunakan domain sekolah.org

7. Kemudian masukan kata sandi root yang nantinya anda gunakan untuk masuk sebagai user root pada server yang anda buat

8.      Kemudian masukan verifikasi sandi root yang anda buat

9.      Kemudian masukan nama pengguna baru yang anda buat.

10.  Kemudian masukan password dari pengguna baru yang anda buat

11.  Kemudian lakukan verifikasi kata sandi baru yang anda buat

12.  Kemudian atur zona waktu sesuai dengan tempat tingal yang anda tempati

13.  Kemudian tentukan partisi apa yang akan anda gunkana apakah terpandu secara otomatis atau manual dengan menentukan swap,root,dan system masing-masing

14.  Kemudian pilih hardisk mana yang akan anda partisi, karena saya hanya memiliki satu hardisk yang berkukuran 8 GB maka langsung saya lanjutkan

15.  Kemudian tentukan partisi hardisk yang akan anda buat, karena saya menggunakan partisi terpandu maka saya letakkan semua berkas dalam satu partisi

16.  Setelah selesai menyusun partisi, pilih selesai mempartisi dan tulis perubahan ke dalam hardisk

17.  Kemudian akan muncul kotak dialog apakah anda akan menulis perubahan pada hardisk, kemudian pilih ya

18.  Tunggu proses pemasangan system dasar hingga selesai, ini membutuhkan waktu beberapa menit

19.  Setelah proses pemasangan system dasar selesai akan muncul kotak dialog, akan memindai dvd lain atau tidak, kemudian pilih tidak

20.  Kemudian akan anda kotak dialog untuk melakukan instalasi jaringan mirror, jaringan ini sebenarnya cukup baik diinstall untuk mengantisipasi kerusakan pada server (backup) namun dalam instalasi membutuhkan jaringan internet, karena saya tidak memiliki jaringan internet maka saya pilih tidak

21.  Kemudian muncul kotak dialog akan mengikuti survei penggunaan paket debian, kemudian pilih tidak

22.  Tunggu proses pemasangan perangkat lunak hingga selesai, penginstalan ini membutuhkan waktu beberapa menit

  23.  Kemudian pilih perangkat lunak apa saja yang akan anda install, gunakan spasi untuk memilih perangkat lunak yang anda install kemudian lanjutkan

24.  Kemudian akan muncul kotak dialog apakah anda akan memasang groub boot loader , kemudian pilih ya

25.  Kemudian tunggu proses instalasi hingga selesai, apabila instalasi sukses akan muncul tampilan seperti gambar dibawah ini

26.  Kemudian tekan enter untuk booting masuk kedalam server debian yang telah anda install



27. Selanjutnya proses menjalankan Debian Linux sudah dimulai. Setelah muncul menu login, silakan login menggunakan Root dan password Root yang kita buat tadi lalu Enter. Jika sukses maka akan tampil seperti ini :

BAB III

Perakitan PC

Alat dan Bahan Perakitan PC

Sebelum perakitan PC ada baiknya kita mengetahui komponen komponen hardware computer seperti :

1.      Casing

2.      Motherboard

3.      Prosscesor

4.      Heatshink dan kipasnya

5.      Memory

6.      VGA Jika anda menggunakan tipe VGA OutBoard Namun anda bisa tidak menggunakan VGA Jika motherboard anda menggunakan tipe VGA OnBoard

7.      Hard Disk

8.      DVD/CD Room

9.      Speaker

10.  Monitor

11.  Keyboard

12.  Mouse

PERAKITAN PC

 1. Penyiapan motherboard

Periksa buku manual motherboard untuk mengetahui posisi jumper untuk pengaturan CPU speed, speed multiplier dan tegangan masukan ke motherboard. Atur seting jumper sesuai petunjuk, kesalahan mengatur jumper tegangan dapat merusak prosessor.

2. Memasang Prosessor

Prosessor lebih mudah dipasang sebelum motherboard menempati casing. Cara memasang prosessor jenis socket dan slot berbeda.Jenis socket

1. Tentukan posisi pin 1 pada prosessor dan socket prosessor di motherboard, umumnya terletak di pojok yang ditandai dengan titik, segitiga atau lekukan.
2. Tegakkan posisi tuas pengunci socket untuk membuka.
3. Masukkan prosessor ke socket dengan lebih dulu menyelaraskan posisi kaki-kaki prosessor dengan lubang socket. rapatkan hingga tidak terdapat celah antara prosessor dengan socket.
4. Turunkan kembali tuas pengunci.

Jenis Slot

1. Pasang penyangga (bracket) pada dua ujung slot di motherboard sehingga posisi lubang pasak bertemu dengan lubang di motherboard
2. Masukkan pasak kemudian pengunci pasak pada lubang pasak

Selipkan card prosessor di antara kedua penahan dan tekan hingga tepat masuk ke lubang slot.

3. Memasang Heatsink

Fungsi heatsink adalah membuang panas yang dihasilkan oleh prosessor lewat konduksi panas dari prosessor ke heatsink.Untuk mengoptimalkan pemindahan panas maka heatsink harus dipasang rapat pada bagian atas prosessor dengan beberapa clip sebagai penahan sedangkan permukaan kontak pada heatsink dilapisi gen penghantar panas.Bila heatsink dilengkapi dengan fan maka konektor power pada fan dihubungkan ke konektor fan pada motherboard.

4. Memasang Modul Memori

Modul memori umumnya dipasang berurutan dari nomor socket terkecil. Urutan pemasangan dapat dilihat dari diagram motherboard.Setiap jenis modul memori yakni SIMM, DIMM dan RIMM dapat dibedakan dengan posisi lekukan pada sisi dan bawah pada modul.Cara memasang untuk tiap jenis modul memori sebagai berikut.

Jenis SIMM

1. Sesuaikan posisi lekukan pada modul dengan tonjolan pada slot.
2. Masukkan modul dengan membuat sudut miring 45 derajat terhadap slot
3. Dorong hingga modul tegak pada slot, tuas pengunci pada slot akan otomatis mengunci modul.

Jenis DIMM dan RIMM

Cara memasang modul DIMM dan RIMM sama dan hanya ada satu cara sehingga tidak akan terbalik karena ada dua lekukan sebagai panduan. Perbedaanya DIMM dan RIMM pada posisi lekukan

1. Rebahkan kait pengunci pada ujung slot
2. sesuaikan posisi lekukan pada konektor modul dengan tonjolan pada slot. lalu masukkan modul ke slot.
3. Kait pengunci secara otomatis mengunci modul pada slot bila modul sudah tepat terpasang.



  5. Memasang Motherboard pada Casing

Motherboard dipasang ke casing dengan sekerup dan dudukan (standoff). Cara pemasangannya sebagai berikut:

1. Tentukan posisi lubang untuk setiap dudukan plastik dan logam. Lubang untuk dudukan logam (metal spacer) ditandai dengan cincin pada tepi lubang.
2. Pasang dudukan logam atau plastik pada tray casing sesuai dengan posisi setiap lubang dudukan yang sesuai pada motherboard.
3. Tempatkan motherboard pada tray casing sehinga kepala dudukan keluar dari lubang pada motherboard. Pasang sekerup pengunci pada setiap dudukan logam.
4. Pasang bingkai port I/O (I/O sheild) pada motherboard jika ada.
5. Pasang tray casing yang sudah terpasang motherboard pada casing dan kunci dengan sekerup.



  6. Memasang Power Supply

Beberapa jenis casing sudah dilengkapi power supply. Bila power supply belum disertakan maka cara pemasangannya sebagai berikut:

1. Masukkan power supply pada rak di bagian belakang casing. Pasang ke empat buah sekerup pengunci.
2. HUbungkan konektor power dari power supply ke motherboard. Konektor power jenis ATX hanya memiliki satu cara pemasangan sehingga tidak akan terbalik. Untuk jenis non ATX dengan dua konektor yang terpisah maka kabel-kabel ground warna hitam harus ditempatkan bersisian dan dipasang pada bagian tengah dari konektor power motherboard. Hubungkan kabel daya untuk fan, jika memakai fan untuk pendingin CPU.

7. Memasang Kabel Motherboard dan Casing

Setelah motherboard terpasang di casing langkah selanjutnya adalah memasang kabel I/O pada motherboard dan panel dengan casing.

1. Pasang kabel data untuk floppy drive pada konektor pengontrol floppy di motherboard
2. Pasang kabel IDE untuk pada konektor IDE primary dan secondary pada motherboard.
3. Untuk motherboard non ATX. Pasang kabel port serial dan pararel pada konektor di motherboard. Perhatikan posisi pin 1 untuk memasang.
4. Pada bagian belakang casing terdapat lubang untuk memasang port tambahan jenis non slot. Buka sekerup pengunci pelat tertutup lubang port lalumasukkan port konektor yang ingin dipasang dan pasang sekerup kembali.
5. Bila port mouse belum tersedia di belakang casing maka card konektor mouse harus dipasang lalu dihubungkan dengan konektor mouse pada motherboard.
6. Hubungan kabel konektor dari switch di panel depan casing, LED, speaker internal dan port yang terpasang di depan casing bila ada ke motherboard. Periksa diagram motherboard untuk mencari lokasi konektor yang tepat.

8. Memasang Drive

Prosedur memasang drive hardisk, floppy, CD ROM, CD-RW atau DVD adalah sama sebagai berikut:

1. Copot pelet penutup bay drive (ruang untuk drive pada casing)
2. Masukkan drive dari depan bay dengan terlebih dahulu mengatur seting jumper (sebagai master atau slave) pada drive.
3. Sesuaikan posisi lubang sekerup di drive dan casing lalu pasang sekerup penahan drive.
4. Hubungkan konektor kabel IDE ke drive dan konektor di motherboard (konektor primary dipakai lebih dulu)
5. Ulangi langkah 1 samapai 4 untuk setiap pemasangan drive.
6. Bila kabel IDE terhubung ke du drive pastikan perbedaan seting jumper keduanya yakni drive pertama diset sebagai master dan lainnya sebagai slave.
7. Konektor IDE secondary pada motherboard dapat dipakai untuk menghubungkan dua drive tambahan.
8. Floppy drive dihubungkan ke konektor khusus floppy di motherboard

Sambungkan kabel power dari catu daya ke masing-masing drive.

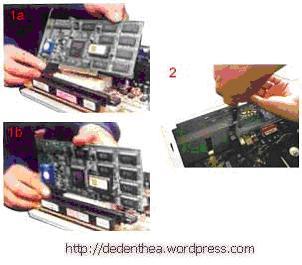

9. Memasang Card Adapter

Card adapter yang umum dipasang adalah video card, sound, network, modem dan SCSI adapter. Video card umumnya harus dipasang dan diinstall sebelum card adapter lainnya.Cara memasang adapter:

1. Pegang card adapter pada tepi, hindari menyentuh komponen atau rangkaian elektronik. Tekan card hingga konektor tepat masuk pada slot ekspansi di motherboard
2. Pasang sekerup penahan card ke casing
3. Hubungkan kembali kabel internal pada card, bila ada.

10. Penyelessaian Akhir

1. Pasang penutup casing dengan menggeser
2. sambungkan kabel dari catu daya ke soket dinding.
3. Pasang konektor monitor ke port video card.
4. Pasang konektor kabel telepon ke port modem bila ada.
5. Hubungkan konektor kabel keyboard dan konektor mouse ke port mouse atau poert serial (tergantung jenis mouse).
6. Hubungkan piranti eksternal lainnya seperti speaker, joystick, dan microphone bila ada ke port yang sesuai. Periksa manual dari card adapter untuk memastikan lokasi port.

BAB IV

Perawatan Komputer

A.    pengertian dari maintenance and repair

Maintenance adalah pemeliharaan, sementara repair adalah memperbaiki. Jadi intinya maintenance dan repair yaitu memelihara dan memperbaiki suatu komputer/laptop agar bertahan lama digunakan.

B.     Tujuan Maintenance And Repair

Selain pengertian kita juga harus mengerti tujuan dari maintenance and repair seperti :

—  Untuk  mencegah adanya error pada komponen

—  Memperpanjang masa aktif dari hardware dan software

—  Menekan angka kerusakan fatal pada hardware

—  Mengganti komponen yang sudah rusak

C.    Lama Waktu Maintenance

Waktu dari Maintenance tidak bisa di prediksi.

 Faktor ke 1 adalah bisa saja singkat jika PC rutin menjalankan maintenance tiap bulannya untuk perawatan dan bisa saja lama  jika PC tidak pernah atau jarang sekali diadakan maintenance

Faktor ke 2 dari lamanya waktu maintenance adalah kemampuan, bisa saja singkat jika sudah ahli dan bisa saja lama jika masih amatir

D.    Jenis Maintenance

Jenis jenis maintenance dibagi menjadi 2 yaitu dengan cara melalui hardware dan software.

—  Maintenance hardware meliputi perawatan teknis terhadap semua bagian perangkat keras dari komputer, mulai dari pembersihan bagian bagian CPU, monitor, perangkat input, perangkat cetak dan perangkat jaringannya

—  Maintenance software adalah jenis maintenance yang tidak dilakukan secara langsung dan menggunakan aplikasi pihak ke 3 yaitu software

E.     Tahap Maintenance Hardware

Membersihkan hardware seperti :

·         Fan = Bersihkan Fan dan heatsink menggunakan kuas  di ruang terbuka



·        Cassing =  Bersihkan Cassing PC menggunakan bahan yang lembut seperti tisu, lap

·         Motherboard =  Bersihkan menggunakan Kuas.

·         VGA =  bersihkan juga heatsink dan fan pada VGA, agar GPU dari VGA tidak overheat akibat debu yang menempel menggunakan compressor

·         Ganti thermal paste pada processor



—  Pasang UPS atau Stabilizer = Untuk mencegah komputer mati mendadak saat listrik padam, sehingga penggunaan UPS sangat di butuhkan agar komputer tidak mati saat listrik padam, dan komputer masih bisa di pakai saat listrik padam

—

—  Sirkulasi udara yang maksimal = Sirkulasi udara berfungsi agar komponen di dalam cpu stabil dengan panas maupun dingin, tidak boleh terlalu panas, jika terlalu panas maka komponen akan terasa lelet dan memperpendek umur dari komponen hardware

—  Sesuaikan tegangan Listrik = Listrik sangatlah penting pada komputer, tegangan komputer harus di sesuaikan dengan WATT listrik yang berada di rumah, jika pas pasan maka komputer bisa mati mendadak, dan jika berkelanjutan maka akan bisa merusak komponen

—  Jauhkan benda bermagnet dari computer = hilangnya data pada berbagai perangkat yang memiliki magnet di dalamnya seperti hard disk, floppy, disk, dan lainnya. perangkat-perangkat tersebut memiliki magnet di dalamnya sehingga sangat rawan sekali jika suatu saat perangkat tersebut rusak atau mengalami masalah

F.     Maintenance Software

—  Backup selalu data penting

Backup memang sesuatu yang harus dilakukan agar jika data penting di curi, kita masih bisa mengakses data tersebut melalui backup data

·         Gunakan Operating System yang sesuai

Penggunaan sistem operasi yang sesuai memanglah penting (Minimum Reqruitment) sesuaikan dengan hardware yang dipakai

—  Instalasi Antivirus

Untuk mencegah adanya virus di komputer , Antivirus sangatlah penting bagi data data kita terutama di harddisk yang rentan terhadap virus virus

—  4 Defragment minimal 1 bulan sekali

Defragment atau penyusunan data harddisk  sehingga memudahkan read/write pada harddisk dan rasakan performa harddisk yang meningkat setelah di defragment

·         Cleanup PC secara berkala

Cleanup berfungsi membersihkan file file sampah yang tidak terpakai di komputer sehingga jika tidak di bersihkan akan menurunkan performa komputer, bersihkan file seperti di recyclebin DLL.

—  Uninstall program yang tidak perlu

Uninstall program yang tidak perlu akan meningkatkan performa dari RAM, karena jika kebanyakan program yang paling utama terkena imbasnya adalah RAM dan harddisk, karena RAM merupakan media untuk menjalankan sebuah program tersimpan di dalam RAM

BAB V

A.    Penutup

Jobsheet ini merupakan penulisan DeskripsI Toleransi dengan tujuan mengetahui pengolahan berbagai program dan jaringan. Untuk meningkatkan prestasi belajarTeknik Komputer & Jaringan (TKJ) ditingkatkan juga pengetahuan tentang kedisiplinan belajar. Dalam praktek Teknik Komputer & Jaringan (TKJ) perlu ada nya praktek - praktek yang intensif guna memperoleh keterampilan yang baik. Adapun praktek tersebut adalah praktek membuka unit produksi sekolah yang pelayanannya ditangani langsung oleh siswa dan ada guru siswa yang kemampuan prakteknya dan teorinya baik akan berprestasi menjadi lebih baik.

B.     4.2 Saran

Kritik dan saran dari pembaca sangat diharapkan demi kesempurnaan penulisan jobsheet di kemudian hari. Menyadari bahwa penulis masih jauh dari kata sempurna, kedepannya penulis akan lebih fokus dan details dalam menjelaskan tentang jobsheet di atas.
